照相机
投影仪
| 类别 | 采用例 | 特点 | 仕様・形 | |
|---|---|---|---|---|
|
操作开关组件 |
数码照相机上表面操作区域 |
将释放按钮、模式切换、变焦杆等电路通过在薄膜上印刷而形成，灵活应对客户的设计。 |
定制产品 |
|
曲面传感器 |
镜头（镜筒）部旋转传感器 |
使用曲面电阻式位置传感器薄膜印刷技术，将可变电阻配置到曲面上。在镜头等圆筒操作中直接感应，所以可作为高分辨率位置传感器使用。 |
定制产品 |
|
操作开关组件 |
电视机 |
利用树脂注塑成型/移印等装饰技术、利用将它们组合在一起制造产品的组装技术，作为半成品提供给客户，从而削减客户的工时。有利于稳定质量。 |
定制产品 |
|
操作开关组件 |
摄像机 |
通过NOBLE独有的技术在薄膜上形成启动/停止按钮、变焦、照片按钮等，同时与外装零部件一体化，可提供高感触、高质量的单元。 |
定制产品 |
指定用途中无该类型产品
| 型号 | 产品规格/ 3D | 特点 | 形状 | 耐久性 | 直线性 | |
|---|---|---|---|---|---|---|
|
XCS |
沿曲面滑动的薄型电位器。滑动感觉轻松，响应快。 |
曲面（有标准品） |
50,000 cycles |
±1.0% |
指定用途中无该类型产品
| 型号 | 产品规格/ 3D | 特点 | 尺寸 | 电阻元件数 | 安装高度 | 安装方向 | 套管/套筒 | 操作部分长度/形状 | 中点分段点 | 总电阻值 | 电阻变化特性 | 耐久性 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
XV092 |
卡扣式9型旋转型电位器。采用薄膜，所以旋转感觉流畅。 |
9型 |
单连 |
6.5/10.0/12.5mm |
横型／纵型 |
有／无套筒 |
15F、20F、25F、30F、15U、20U、25U |
有／无 |
10kΩ、20kΩ、50kΩ、100kΩ |
1B、15A、15C |
10,000 cycles |
|
|
XV012/XVB12 |
卡扣式12型旋转型电位器。采用薄膜，所以旋转感觉流畅。 |
12型 |
单连／双连 |
10.0/12.5mm |
横型／纵型 |
有／无套管及套筒 |
15F、20F、25F、30F |
有／无 |
10kΩ、20kΩ、50kΩ、100kΩ |
1B、3B、15A、15C |
单连: 15,000 cycles |
|
|

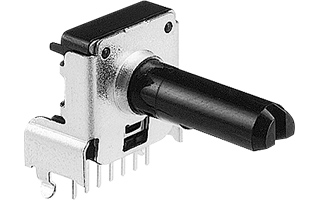

XV014/XVB14 |
卡扣式14型旋转型电位器。采用薄膜，所以旋转感觉流畅。 |
14型 |
双连 |
10.0/12.5mm |
横型／纵型 |
有／无套管 |
15F、20F、22.5F、25F、27.5F、30F |
有／无 |
10kΩ、20kΩ、50kΩ、100kΩ |
1B、3B、15A、15C、3BM、(15AM、15CM) |
15,000 cycles |
|
|
XVB93 |
因使用了车载用途的印刷线路薄膜，使得旋钮手感更轻柔。旋钮，按键，按键锁定开关。 |
9型 |
单连～多连 |
- |
横型 |
- |
平轴、滚花18齿 |
有／无 |
20kΩ、50kΩ、100kΩ |
1B、3B、15A |
- |
指定用途中无该类型产品
| 型号 | 产品规格/ 3D | 特点 | 移动量 | 电阻元件数 | 安装方向 | 操作部分长度/形状 | 中点分段点 | 总电阻值 | 电阻变化特性 | 耐久性 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
VJ13/23 |
全系列统一为9mm宽。优异的滑动操作感。支持自动拨码。 |
标准型 |
单连／双连 |
纵型 |
10C、15C、5B、15B、10CP、15CP |
有/无 |
10kΩ、20kΩ、50kΩ、100kΩ |
B、10A、15A、15C |
15,000 cycles |
指定用途中无该类型产品
| 型号 | 产品规格/ 3D | 特点 | 尺寸 | 调整方法 | 止动器 | 总电阻值 | |
|---|---|---|---|---|---|---|---|
|
TMC2K2J |
小型、薄型。采用金属釉电阻元件，稳定性、耐候性优异。支持回流。 |
2型 |
自动 |
无 |
100Ω、220Ω、470Ω、1kΩ、2.2kΩ、4.7kΩ、10kΩ、22kΩ、47kΩ、100kΩ、220kΩ、470kΩ、1MΩ、2.2MΩ |
|
|
TMC3K |
小型、薄型。采用金属釉电阻元件，稳定性、耐候性优异。支持回流。 |
3型 |
手动 |
无 |
100Ω、220Ω、470Ω、1kΩ、2.2kΩ、4.7kΩ、10kΩ、22kΩ、47kΩ、100kΩ、220kΩ、470kΩ、1MΩ、2.2MΩ |
|
|
TMC3KJ |
小型、薄型。采用金属釉电阻元件，稳定性、耐候性优异。支持回流。 |
3型 |
自动 |
无 |
100Ω、220Ω、470Ω、1kΩ、2.2kΩ、4.7kΩ、10kΩ、22kΩ、47kΩ、100kΩ、220kΩ、470kΩ、1MΩ、2.2MΩ |
|
|
TMC3K4J |
小型、薄型。采用金属釉电阻元件，稳定性、耐候性优异。支持回流。 |
3型 |
自动 |
有 |
100Ω、220Ω、470Ω、1kΩ、2.2kΩ、4.7kΩ、10kΩ、22kΩ、47kΩ、100kΩ、220kΩ、470kΩ、1MΩ、2.2MΩ |
指定用途中无该类型产品
| 型号 | 产品规格/ 3D | 特点 | 尺寸 | 安装方法 | 总电阻值 | |
|---|---|---|---|---|---|---|
|
ZRV6K PV/PH |
使用碳膜印刷的电阻基材。适用于广泛的市场和应用。 |
6型 |
纵型/横型 |
100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、30kΩ、50kΩ、100kΩ、200kΩ |
|
|
VM5CK-PV |
采用金属釉电阻元件，稳定性、耐候性优异。小型、高电力型。 |
5型 |
纵型 |
100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ、200kΩ、500kΩ、1MΩ |
|
|
VM6CK-PV(1S)/PH(1S) |
采用金属釉电阻元件，稳定性、耐候性优异。小型、高电力型。 |
6型 |
纵型/横型 |
100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ、200kΩ、500kΩ、1MΩ |
|
|
TM64K2(PV)/(PH) |
采用金属釉电阻元件，稳定性、耐候性优异。小型、高电力型。 |
6型 |
纵型/横型 |
100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ、200kΩ、500kΩ、1MΩ |
|
|
TM8K V2/H1 |
采用金属釉电阻元件，稳定性、耐候性优异。小型、高电力型。 |
8型 |
纵型/横型 |
200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ、200kΩ、500kΩ、1MΩ |
|
|
TM10K(PV)/(PH) |
采用金属釉电阻元件，稳定性、耐候性优异。小型、高电力型。 |
10型 |
纵型/横型 |
100Ω、220Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ、200kΩ、500kΩ、1MΩ |
指定用途中无该类型产品
| 型号 | 产品规格/ 3D | 特点 | 尺寸 | 安装方向 | 针脚数 | 编码 | |
|---|---|---|---|---|---|---|---|
|
XRE0125 |
小型高性能信号开关。采用薄膜，所以旋转感觉流畅。 |
12型 |
纵型 |
24脉冲/360°(24PC型)、 |
INB (2Bits)/定位数：24、 |
|
|
XRE0126 |
小型高性能信号开关。采用薄膜，所以旋转感觉流畅。 |
12型/带按键开关 |
纵型 |
24脉冲/360°(24PC型)、 |
INB (2Bits)/定位数：24、 |
|
|
REB16 |
小型高性能信号开关。有带按键SW的。 |
16型 |
纵型 |
24脉冲/360° |
INA、INB(2Bits) |
指定用途中无该类型产品
| 型号 | 产品规格/ 3D | 特点 | 额定电量 | 总电阻值 | 电阻值公差 | |
|---|---|---|---|---|---|---|
|
RNM |
不燃性涂装绝缘型金属皮膜电阻器。不会因自己发热或外部火焰而燃烧。低电阻品。 |
0.5W、1W、2W、3W |
0.22Ω～9.1Ω |
±5%、±10% |
|
|
RSM |
不燃性涂装绝缘型。不会因自己发热或外部火焰而燃烧。 |
0.5W、1W、2W、3W |
0.2Ω～120kΩ(E24Series) |
±5％ |
|
|
RSM2FB ES |
小型化、不燃性涂装绝缘型。不会因自己发热或外部火焰而燃烧。面安装。 |
2W |
0.2Ω～100kΩ(E24Series) |
±5％ |
|
|
RSS |
卡扣式端子安装的自立型。轻量、小型，空间系数提高。电感小，高频特性优异。 |
3W、5W |
0.22 to below 10(E12 Series) 10Ω～100kΩ（E24Series) |
±5％、±10％ |
指定用途中无该类型产品
| 型号 | 产品规格/ 3D | 特点 | 额定电量 | 总电阻值 | 电阻值公差 | |
|---|---|---|---|---|---|---|
|
RGC□ |
不燃绝缘型金属板电阻器。过负荷不起火。 |
2W、3W、5W |
5mΩ～1Ω |
±2%、±3%、±5%、±10% |
|
|
RGC□□ |
不燃绝缘型金属板电阻器。过负荷不起火。 |
2+2W、3+3W、5+5W、7+7W |
10mΩ～1Ω |
±2%、±3%、±5%、±10% |
指定用途中无该类型产品
| 型号 | 产品规格/ 3D | 特点 | 额定电量 | 总电阻值 | 电阻值公差 | |
|---|---|---|---|---|---|---|
|
RGB□L |
不燃绝缘型绕线电阻器。过负荷不起火。 |
2W、3W、5W、7W、10W、15W、20W |
0.22Ω～2.7kΩ(E12) |
±5%、±10% |
指定用途中无该类型产品
| 型号 | 产品规格/ 3D | 特点 | 额定电量 | 总电阻值 | 电阻值公差 | |
|---|---|---|---|---|---|---|
|
RNF□FB |
涂膜型的金属皮膜型，通常情况下作为电阻器发挥作用。异常过负荷时熔断，保护电路。小型轻量。使用不燃性涂料，安全性优异。 |
0.25W、0.5W、 |
0.22Ω～1kΩ |
±5%、±10% |
|
|
RNF□FD |
封入磁性壳体的金属皮膜型，通常情况下作为电阻器发挥作用。异常过负荷时熔断，保护电路。减少熔断动作时的冒烟、发声、臭味。高绝缘性。 |
0.5W、1W |
0.22Ω～1kΩ |
±5%、±10% |
指定用途中无该类型产品
